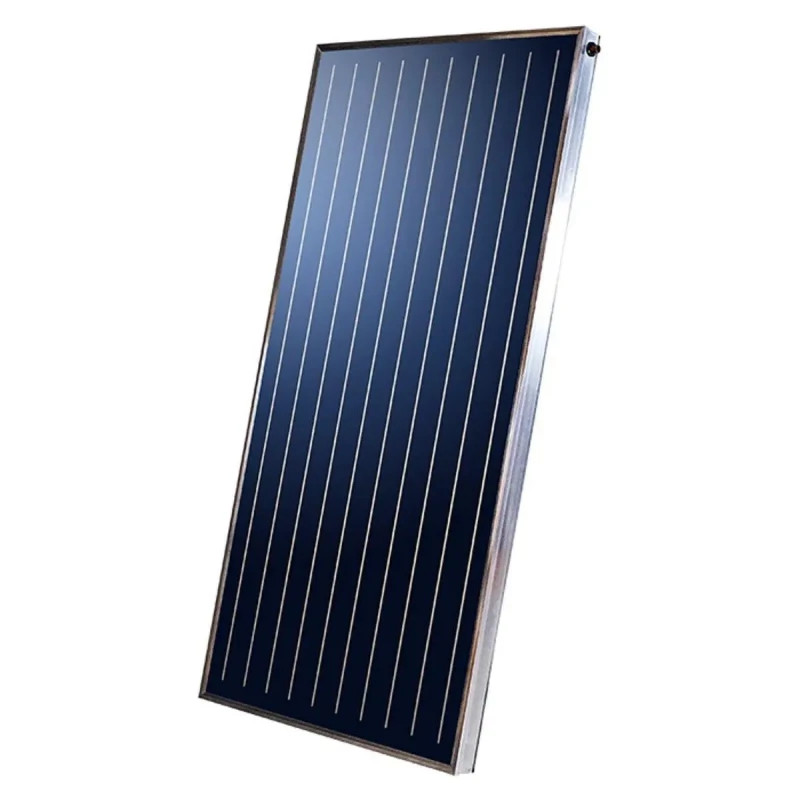

СОЛНЕЧНЫЙ КОЛЛЕКТОР Атмосфера SPK-F4M (AL-CU) (ПОЛЬША)

ОПИСАНИЕ: СОЛНЕЧНЫЙ КОЛЛЕКТОР Атмосфера SPK-F4M (AL-CU) (ПОЛЬША)

Колектор ATMOSFERA СПК-F4M Harp призначений для роботи, як у безнапірних системах, так і з надлишковим тиском, використовується для перетворення енергії сонячного випромінювання в теплову енергію, що використовується для системи ГВП, підігріву басейнів та підтримки системи опалення.
Корпус (несуча рама) колектора конструктивно складається із спеціального запатентованого алюмінієвого профілю. З нижньої (тильної) сторони розташована алюмінієва пластина, зверху колектор покритий спеціальним сонячним склом з низьким вмістом заліза та високою пропускною здатністю. Скло закріплено таким способом, щоб забезпечити герметичність та мінімізувати температурні навантаження.
Основна частина колектора – абсорбер (поглинач), пластина якого виконана з алюмінієвого листа, покритого високоселективним покриттям Eta Plus, Покриття забезпечує високий рівень поглинання сонячного випромінювання, що дозволяє отримати високу ефективність процесу перетворення енергії.
Пластина абсорбера зварюється з допомогою ультразвукового зварювання з мідним трубопроводом як меандра, яким циркулює теплоносій. теплообмінник забезпечує постійне відведення тепла за допомогою циркулюючої рідини. Втрати тепла зведені до мінімуму за рахунок застосування нижньої та бічної ізоляції з мінеральної вати з низькою теплопровідністю.

Сонячний колектор:
Ширина – 1006 мм
Висота – 1988 мм
Глибина – 85 мм
Вага – 39 кг
Площа – 2,0 м2
Оптичний ККД - 78,8%
Коефіцієнт а1 – 3,485 Вт/(м2К)
Коефіцієнт а2 – 0,017 Вт/(м2К2)
Коефіцієнт кута нахилу - 0,86
З'єднання: мідь - 22 мм

Абсорбер:
Тип абсорбера - алюмінієвий лист товщиною 0,2 мм
Селекторне покриття – Blue Tec
Коефіцієнт поглинання - 95%
Емісія – 5%
Об'єм теплообмінника - 1,2 л
Температура стагнації - 208 С
Гарантована мінімальна теплова потужність – 525 кВт/м2*рік
Рекомендована витрата - 60-90 л

Ізоляція:
Товщина ізоляції - нижня 40 мм, бічна 10мм
